产品概述
GSXGS 型钢丝绳牵引式格栅除污机用于水厂、泵站等进水渠(井), 拦截水中的漂浮物,保证水泵和后续工序的正常运行。

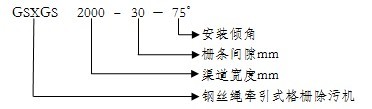

型号表示方式:
钢丝绳牵引式格栅除污机特点:
1、具有全面可靠的机械过载保护,保证安全运行;
2、由于耙斗牵引点偏离耙斗铰支点,因而具有强制闭耙力,比传统的两点重合优越;
3、与链传动除污机比,结构简单,重量轻,维护简单。用于渠深度大的格栅间,此一优点更为明显;
4、除导轨格栅长期置于污水,耙斗等取渣部件在工作时短暂置于污水中外,其它部件均在井上,耐腐蚀其维护方便。
钢丝绳牵引式格栅除污机结构及工作原理:
钢丝绳牵引式格栅除污机由机架、钢绳驱动及过扭保护装置、二根牵引钢绳和置于中间的一根开闭耙钢绳、导向轮、松绳开关、耙斗开闭装置、耙斗及斗车、格栅、导轨及托渣板、撇渣板、导渣板、电控设备等构成。
工作循环过程如下:在发出工作指令后,钢绳驱动装置开动放绳,耙斗从最高位置(上一循环撇渣结束处)沿导轨下行,撇渣板在自重的作用下随耙斗下降。当撇渣板复位后,耙斗在开闭耙装置(电液推杆)的推动下通过中间钢绳的牵引张开并继续下行,直至抵达(井)底下限位,因限位杆阻挡,小车停动而钢绳松驰,松绳开关动作,启动电液推杆后缩,放松中间钢绳,使耙斗在自重的作用下闭合。待耙齿插入格栅间隙后,钢绳驱动装置开动收绳,进一步强制耙斗完全闭合后耙斗和斗车沿导轨上行,清除并输送被格栅拦截的栅渣,直至触及撇渣板,在两者相对运动的作用下,栅渣被撇出经导渣板落入盛渣桶(或输送机),完成了一个工作循环。
在工作过程中,如遇意外障碍导致钢绳驱动装置过扭,当其扭矩达设定值时,即自行报警停机;如耙斗开闭装置过载,电液推杆液压上升达设定值时,溢流阀动作确保系统安全。
钢丝绳牵引式格栅除污机技术参数:
钢丝绳牵引式格栅除污机示意图:
